TCG 3020
V12
V16
V20

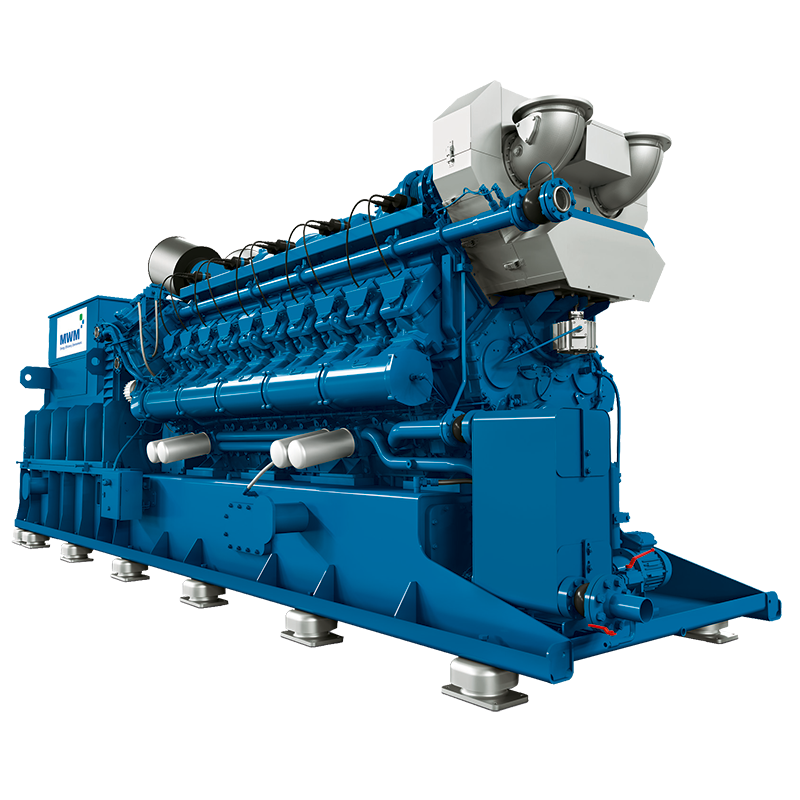

Gasmotor TCG 3020
1.380 - 2.300 kWel
Das Allround-Talent. Intelligente und sichere Anlagensteuerung. Mehr Leistung und hohe Rentabilität in einem kompakten Design.
- Leistung: 1.380 – 2.300 kWel
- Elektrischer Wirkungsgrad – bis zu 45 Prozent (Erdgas) und 43,6 Prozent (Biogas)
- Sehr niedriger Ölverbrauch bei hohen Wirkungsgraden
- Geringere Wartungskosten durch lange Service-Intervalle
- Ausgelegt für eine Wasserstoffbeimischung von bis zu 25 Volumenprozent (Vol.-%) im Erdgasbetrieb
- Erhältlich in der 50 Hz (V12, V16, V20) sowie in der 60 Hz Variante (V20)
MWM Gasmotor TCG 3020 – Das Allround-Talent.
Flexibel in der Anwendung. Effizient im Betrieb.
- Leistung: 1.380 – 2.300 kWel
- Flexibel einsetzbar für verschiedene Anwendungsbereiche und Gasarten wie Erdgas, Biogas, Erdölbegleitgas und Propangas, Wasserstoffbeimischungen und andere Gase
- MWM 25H2-Kit für die Umrüstung auf den Betrieb mit Wasserstoffbeimischungen von bis zu 25 Vol.-% erhältlich
- Elektrischer Wirkungsgrad – bis zu 45 Prozent (Erdgas) und 43,6 Prozent (Biogas)
- Hohe Zuverlässigkeit und Effizienz
- Geringe Wartungskosten durch lange Service-Intervalle mit bis zu 80.000 Stunden zur Generalüberholung
- Die neue Baureihe zeichnet sich durch geringe Betriebskosten aus
- Sehr niedriger Ölverbrauch bei hohen Wirkungsgraden
- Hohe Wirtschaftlichkeit und Verfügbarkeit durch das digitale Steuerungssystem TPEM (Total Plant & Energy Management)
- Der TCG 3020 V20 in der Konfiguration Z ist speziell für den Betrieb mit Propan optimiert, wodurch der Motor die für die Ausführung bestmögliche Leistung erzielt.
- Der TCG 3020 V20 ist in der 50 Hz Variante und in der 60 Hz Variante verfügbar (auch in der Konfiguration Z).
Auf dieser Seite
Produktvideo: TCG 3020 – Das Allround-Talent
Beschreibung – MWM Gasmotor TCG 3020
Leistungsdaten – TCG 3020
Technische Daten und Service-Intervalle – TCG 3020
Broschüre TCG 3020
Produktvideo: TCG 3020 – Das Allround-Talent
DATENSCHUTZHINWEIS: Beim Abspielen von Videos gelten die Datenschutzbestimmungen von YouTube.
Der MWM Gasmotor TCG 3020 bietet eine optimale Balance zwischen Effizienz und Zuverlässigkeit. Das Aggregat erreicht bis zu 18% mehr Leistung als das Vorgängermodell – bei fast gleichen Dimensionen. Dazu kommen lange Service-Intervalle mit bis zu 80.000 Betriebsstunden (bei hoher Gasqualität) bis zur nächsten Generalüberholung, sowie ein Gesamtwirkungsgrad von mehr als 87 Prozent (für Erdgas). Neben der 50 Hz Variante wird der TCG 3020 V20 Gasmotor in der 60 Hz Variante angeboten.
Aufgrund ihrer hohen Zuverlässigkeit und Rentabilität sind die Gasmotoren mit einer Leistung von 1.380 bis 2.300 kWel an die Herausforderungen der Industrie 4.0 angepasst. Durch den Einsatz der digitalen Kraftwerkssteuerung TPEM (Total Plant & Energy Management) erreichen die Gasmotoren ihre volle Leistungsfähigkeit, für eine maximale Verfügbarkeit, Kapazität und Gebrauchstauglichkeit der Anlage.
MWM Hydrogen Power
Das Signet „Hydrogen Power“ bescheinigt die Betriebstauglichkeit der MWM Gasmotoren mit einer Wasserstoffbeimischung von bis zu 25 Vol.-%. Für Bestandsanlagen bietet MWM darüber hinaus Nachrüstsätze an, um die Beimischung mit Wasserstoff zu ermöglichen. Mit dem Angebot von Gasmotoren, die eine Beimischung von bis zu 25 Vol.-% Wasserstoff erlauben, unterstützt MWM Anlagenbetreiber bei der schrittweisen Umstellung auf klimafreundlichere Kraftstoffe für die Strom- und Wärmeproduktion.
MWM Nachrüstungen für den Wasserstoffbetrieb
Die Gasmotoren der TCG 3020 Baureihe sind für den Wasserstoffbetrieb mit bis zu 25 Vol.-% einsatzfähig. Mit dem MWM 25H2-Kit können Betreiber von Bestandsanlagen ihren Gasmotor für den Wasserstoffbetrieb von bis zu 25 Vol.-% nachrüsten.
Beschreibung – MWM Gasmotor TCG 3020
Erhöhte Effizienz und Leistungsfähigkeit
- Der TCG 3020 erreicht bei gleicher Größe in einem kompakten Design eine bis zu 18 Prozent höhere Ausgangsleistung als das Vorgängermodell
- Hochmoderne Technologien ermöglichen eine Leistung von 1.380 bis 2.300 kWel sowie anwendungsoptimierte Motorvarianten
- Ein hoher elektrischer Wirkungsgrad mit bis zu 45 Prozent (Erdgas) und 43,6 Prozent (Biogas), sowie ein Gesamtwirkungsgrad von mehr als 87 Prozent (Erdgas) und 86 Prozent (Biogas)
- Flexibel einsetzbar für verschiedene Anwendungsbereiche und Gasarten wie Erdgas, Biogas, Erdölbegleitgas und Propangas, Wasserstoffbeimischungen und andere Gase
Neuer Motor inklusive Anlagensteuerung TPEM
- MWM Hardware und Software aus einem Haus für eine umfassende Anlagensteuerung
- Datenauswertung und optimale Regelung der Anlage vereint in nur einem System
- Sichere und jederzeit verfügbare Fernwartungslösungen integriert
- Volle Leistungsfähigkeit der Anlage bei maximaler Verfügbarkeit und höchster Zuverlässigkeit
Verbesserte Wirtschaftlichkeit
- Lange Service-Intervalle, mit bis zu 80.000 Betriebsstunden (bei hoher Gasqualität) bis zur nächsten Generalüberholung
- Geringe Installations- und Betriebskosten durch hohe Performance sowie einem geringen Ölverbrauch von nur 0,15g/kWhel
TCG 3020 V20 in der Konfiguration Z (Propan) – Hohe Leistung im Propanbetrieb
Die bewährte Baureihe TCG 3020 wird mit einer neuen Variante ergänzt. In der Konfiguration Z wird der MWM Gasmotor TCG 3020 V20 mit Propan betrieben, dadurch besitzt der Motor auch in Höhenaufstellungen eine hohe Leistungsdichte. Der TCG 3020 V20 Z durchlief einen ausgiebigen Testzyklus, wodurch eine hohe Qualität sowie Verfügbarkeit der Anlage geboten wird. Das Aggregat ist für den Netzparallelbetrieb mit den wichtigsten Grid Codes sowie den Inselbetrieb mit verbesserter Lastaufschaltung verfügbar. Darüber hinaus ist ein wechselweiser Betrieb des Motors mit Erdgas ebenfalls möglich.
Leistungsdaten – TCG 3020
Erdgas Anwendungen, NOx ≤ 500 mg/Nm3 *
| TCG 3020 V12 P = Optimiert für hohen elektrischen Wirkungsgrad | TCG 3020 V12 R = Optimiert für hohen Gesamtwirkungsgrad | ||
|---|---|---|---|
| Ausführung | 50 Hz | 50 Hz | |
| Elektrische Leistung | kW | 1.380 | 1.380 |
| Elektrischer Wirkungsgrad ** | % | 45,0 | 44,0 |
| Thermischer Wirkungsgrad ** | % | 42,3 | 43,6 |
| Gesamtwirkungsgrad | % | 87,3 | 87,6 |
| Stromkennzahl *** | 1,06 | 1,01 | |
| TCG 3020 V16 P = Optimiert für hohen elektrischen Wirkungsgrad | TCG 3020 V16 R = Optimiert für hohen Gesamtwirkungsgrad | ||
|---|---|---|---|
| Ausführung | 50 Hz | 50 Hz | |
| Elektrische Leistung | kW | 1.840 | 1.840 |
| Elektrischer Wirkungsgrad ** | % | 44,7 | 44,0 |
| Thermischer Wirkungsgrad ** | % | 42,6 | 43,6 |
| Gesamtwirkungsgrad | % | 87,3 | 87,6 |
| Stromkennzahl *** | 1,05 | 1,01 | |
| TCG 3020 V20 P = Optimiert für hohen elektrischen Wirkungsgrad | TCG 3020 V20 R = Optimiert für hohen Gesamtwirkungsgrad | ||||
|---|---|---|---|---|---|
| Ausführung | 50 Hz | 60 Hz | 50 Hz | 60 Hz | |
| Elektrische Leistung | kW | 2.300 | 2.300 | 2.300 | 2.300 |
| Elektrischer Wirkungsgrad ** | % | 45,0 | 44,4 | 44,0 | 43,7 |
| Thermischer Wirkungsgrad ** | % | 42,3 | 42,5 | 43,6 | 43,6 |
| Gesamtwirkungsgrad | % | 87,3 | 86,9 | 87,6 | 87,3 |
| Stromkennzahl *** | 1,06 | 1,04 | 1,01 | 1,01 | |
| TCG 3020 V20 PV = Optimiert für hohen elektrischen Wirkungsgrad bei geforderter Leistung | TCG 3020 V20 RV = Optimiert für hohen Gesamtwirkungsgrad bei geforderter Leistung | ||||
|---|---|---|---|---|---|
| Ausführung | 50 Hz | 60 Hz | 50 Hz | 60 Hz | |
| Elektrische Leistung | kW | 2.000 | 2.000 | 2.000 | 2.000 |
| Elektrischer Wirkungsgrad ** | % | 44,4 | 43,9 | 43,7 | 43,4 |
| Thermische Leistung | kW | 1.949 | 1.982 | 2.026 | 2038 |
| Thermischer Wirkungsgrad ** | % | 43,3 | 43,5 | 44,2 | 44,2 |
| Gesamtwirkungsgrad | % | 87,7 | 87,4 | 87,9 | 87,6 |
| Stromkennzahl *** | 1,02 | 1,01 | 0,99 | 0,98 | |
* Bei 5% O2 und trockenem Abgas
** gemäß ISO 3046-1
*** Die Berechnung der Stromkennzahl beruht auf dem Verhältnis von elektrischem Wirkungsgrad zu thermischem Wirkungsgrad. Bitte berücksichtigen Sie, dass es sich hierbei um einen theoretischen Wert handelt, der von tatsächlich gemessenen Werten abweichen kann.
Die Angaben in diesen Tabellen dienen nur zur Information und stellen keine verbindlichen Werte dar. Ausschlaggebend sind die Angaben im Angebot. Weitere Aggregate-Varianten mit anderen Generatoren sind lieferbar.
Erdgas Anwendungen, NOx ≤ 250 mg/Nm3 *
| TCG 3020 V12 P = Optimiert für hohen elektrischen Wirkungsgrad | TCG 3020 V12 R = Optimiert für hohen Gesamtwirkungsgrad | ||
|---|---|---|---|
| Ausführung | 50 Hz | 50 Hz | |
| Elektrische Leistung | kW | 1.380 | 1.380 |
| Elektrischer Wirkungsgrad ** | % | 43,9 | 42,9 |
| Thermischer Wirkungsgrad ** | % | 43,2 | 44,5 |
| Gesamtwirkungsgrad | % | 87,1 | 87,4 |
| Stromkennzahl *** | 1,02 | 0,96 | |
| TCG 3020 V16 P = Optimiert für hohen elektrischen Wirkungsgrad | TCG 3020 V16 R = Optimiert für hohen Gesamtwirkungsgrad | ||
|---|---|---|---|
| Ausführung | 50 Hz | 50 Hz | |
| Elektrische Leistung | kW | 1.840 | 1.840 |
| Elektrischer Wirkungsgrad ** | % | 43,6 | 42,9 |
| Thermischer Wirkungsgrad ** | % | 43,5 | 44,5 |
| Gesamtwirkungsgrad | % | 87,1 | 87,4 |
| Stromkennzahl *** | 1,00 | 0,96 | |
| TCG 3020 V20 P = Optimiert für hohen elektrischen Wirkungsgrad | TCG 3020 V20 R = Optimiert für hohen Gesamtwirkungsgrad | ||||
|---|---|---|---|---|---|
| Ausführung | 50 Hz | 60 Hz | 50 Hz | 60 Hz | |
| Elektrische Leistung | kW | 2.300 | 2.300 | 2.300 | 2.300 |
| Elektrischer Wirkungsgrad ** | % | 44,0 | 43,5 | 42,9 | 42,6 |
| Thermischer Wirkungsgrad ** | % | 43,1 | 43,3 | 44,6 | 44,6 |
| Gesamtwirkungsgrad | % | 87,1 | 86,8 | 87,5 | 87,2 |
| Stromkennzahl *** | 1,02 | 1,00 | 0,96 | 0,96 | |
| TCG 3020 V20 PV = Optimiert für hohen elektrischen Wirkungsgrad bei geforderter Leistung | TCG 3020 V20 RV = Optimiert für hohen Gesamtwirkungsgrad bei geforderter Leistung | ||||
|---|---|---|---|---|---|
| Ausführung | 50 Hz | 60 Hz | 50 Hz | 60 Hz | |
| Elektrische Leistung | kW | 2.000 | 2.000 | 2.000 | 2.000 |
| Elektrischer Wirkungsgrad ** | % | 43,4 | 42,9 | 42,6 | 42,3 |
| Thermische Leistung | kW | 2.031 | 2.065 | 2.123 | 2.136 |
| Thermischer Wirkungsgrad ** | % | 44,1 | 44,3 | 45,2 | 45,2 |
| Gesamtwirkungsgrad | % | 87,5 | 87,2 | 87,8 | 87,5 |
| Stromkennzahl *** | 0,98 | 0,97 | 0,94 | 0,94 | |
* Bei 5% O2 und trockenem Abgas
** gemäß ISO 3046-1
*** Die Berechnung der Stromkennzahl beruht auf dem Verhältnis von elektrischem Wirkungsgrad zu thermischem Wirkungsgrad. Bitte berücksichtigen Sie, dass es sich hierbei um einen theoretischen Wert handelt, der von tatsächlich gemessenen Werten abweichen kann.
Die Angaben in diesen Tabellen dienen nur zur Information und stellen keine verbindlichen Werte dar. Ausschlaggebend sind die Angaben im Angebot. Weitere Aggregate-Varianten mit anderen Generatoren sind lieferbar.
Erdgas-Anwendungen mit 25 Vol.-% Wasserstoff (NOX ≤ 500 mg/Nm3* / 1.0 g/bhph*)
| Motortyp Konfiguration | TCG 3020 V12 P+ High Efficiency plus 25H2-Kit = Optimiert für hohen elektrischen Wirkungsgrad mit 25 Vol.-% Wasserstoff Ausrüstung | TCG 3020 V12 R+ High Response plus 25H2-Kit = Optimiert für hohen Gesamtwirkungsgrad mit 25 Vol.-% Wasserstoff Ausrüstung | |
|---|---|---|---|
| Elektrische Leistung** | kW | 1.380 | 1.380 |
| Elektrischer Wirkungsgrad** | % | 44,6 | 43,9 |
| Thermischer Wirkungsgrad (±8 %) | % | 42,5 | 43,6 |
| Gesamtwirkungsgrad | % | 87,1 | 87,5 |
| Stromkennzahl *** | 1,05 | 1,00 | |
| Motortyp Konfiguration | TCG 3020 V16 P+ High Efficiency plus 25H2-Kit = Optimiert für hohen elektrischen Wirkungsgrad mit 25 Vol.-% Wasserstoff Ausrüstung | TCG 3020 V16 R+ High Response plus 25H2-Kit = Optimiert für hohen Gesamtwirkungsgrad mit 25 Vol.-% Wasserstoff Ausrüstung | |
|---|---|---|---|
| Elektrische Leistung** | kW | 1.840 | 1.840 |
| Elektrischer Wirkungsgrad** | % | 44,6 | 43,6 |
| Thermischer Wirkungsgrad (±8 %) | % | 42,6 | 43,9 |
| Gesamtwirkungsgrad | % | 87,2 | 87,5 |
| Stromkennzahl *** | 1,05 | 0,99 | |
| Motortyp Konfiguration | TCG 3020 V20 P+ High Efficiency plus 25H2-Kit = Optimiert für hohen elektrischen Wirkungsgrad mit 25 Vol.-% Wasserstoff Ausrüstung | TCG 3020 V20 R+ High Response plus 25H2-Kit = Optimiert für hohen Gesamtwirkungsgrad mit 25 Vol.-% Wasserstoff Ausrüstung | |
|---|---|---|---|
| Elektrische Leistung** | kW | 2.300 | 2.300 |
| Elektrischer Wirkungsgrad** | % | 44,6 | 43,6 |
| Thermischer Wirkungsgrad (±8 %) | % | 42,6 | 43,9 |
| Gesamtwirkungsgrad | % | 87,2 | 87,5 |
| Stromkennzahl *** | 1,05 | 0,99 | |
| Motortyp Konfiguration | TCG 3020 V20 PV+ High Efficiency for Requested Power plus 25H2-Kit = Optimiert für hohen elektrischen Wirkungsgrad bei geforderter Leistung mit 25 Vol.-% Wasserstoff Ausrüstung | TCG 3020 V20 RV+ High Response for Requested Power plus 25H2-Kit = Optimiert für hohen Gesamtwirkungsgrad bei geforderter Leistung mit 25 Vol.-% Wasserstoff Ausrüstung | |
|---|---|---|---|
| Elektrische Leistung** | kW | 2.000 | 2.000 |
| Elektrischer Wirkungsgrad** | % | 44,0 | 43,3 |
| Thermischer Wirkungsgrad (±8 %) | % | 43,6 | 44,6 |
| Gesamtwirkungsgrad | % | 87,6 | 87,9 |
| Stromkennzahl *** | 1,01 | 0,97 | |
* Bei 5% O2 und trockenen Abgasen
** laut ISO 8528-1
*** Die Berechnung der Stromkennzahl beruht auf dem Verhältnis von elektrischem Wirkungsgrad zu thermischem Wirkungsgrad. Bitte berücksichtigen Sie, dass es sich hierbei um einen theoretischen Wert handelt, der von tatsächlich gemessenen Werten abweichen kann.
Die Angaben in dieser Tabelle dienen nur zur Information und stellen keine verbindlichen Werte dar. Ausschlaggebend sind die Angaben im Angebot. Weitere Aggregate-Varianten mit anderen Generatoren sind lieferbar.
Propangasanwendungen, NOx ≤ 250 mg/Nm3 *
| TCG 3020 V20 Z = Optimiert für den Betrieb mit Propangas | |||
|---|---|---|---|
| Ausführung | 50 Hz | 60 Hz | |
| Elektrische Leistung | kW | 1.880 * | 1.880 * |
| Elektrischer Wirkungsgrad ** | % | 41,8 | 41,5 |
| Thermische Leistung | kW | 2.063 | 2.078 |
| Thermischer Wirkungsgrad ** | % | 45,9 | 45,8 |
| Gesamtwirkungsgrad | % | 87,7 | 87,3 |
| Stromkennzahl *** | 0,91 | 0,91 | |
* Die elektrische Leistung von 1880 kWel wird auch bei Erdgasanwendungen erreicht.
** gemäß ISO 3046-1
*** Die Berechnung der Stromkennzahl beruht auf dem Verhältnis von elektrischem Wirkungsgrad zu thermischem Wirkungsgrad. Bitte berücksichtigen Sie, dass es sich hierbei um einen theoretischen Wert handelt, der von tatsächlich gemessenen Werten abweichen kann.
Die Angaben in diesen Tabellen dienen nur zur Information und stellen keine verbindlichen Werte dar. Ausschlaggebend sind die Angaben im Angebot. Weitere Aggregate-Varianten mit anderen Generatoren sind lieferbar.
Bio, Deponie- und Klärgasanwendungen, NOx ≤ 500 mg/Nm3 *
| TCG 3020 V12 X = Optimiert für den Betrieb mit allen Biogasen | TCG 3020 V16 X = Optimiert für den Betrieb mit allen Biogasen | ||
|---|---|---|---|
| Ausführung | 50 Hz | 50 Hz | |
| Elektrische Leistung | kW | 1.380 | 1.840 |
| Elektrischer Wirkungsgrad ** | % | 43,6 | 43,6 |
| Thermischer Wirkungsgrad ** | % | 42,7 | 42,7 |
| Gesamtwirkungsgrad | % | 86,3 | 86,3 |
| Stromkennzahl *** | 1,02 | 1,02 | |
| TCG 3020 V20 X = Optimiert für den Betrieb mit allen Biogasen | TCG 3020 V20 XV = Optimiert für den Betrieb mit allen Biogasen bei geforderter Leistung | ||||
|---|---|---|---|---|---|
| Ausführung | 50 Hz | 60 Hz | 50 Hz | 60 Hz | |
| Elektrische Leistung | kW | 2.300 | 2.300 | 2.000 | 2.000 |
| Elektrischer Wirkungsgrad ** | % | 43,6 | 43,4 | 43,2 | 42,9 |
| Thermische Leistung | kW | 2.254 | 2.206 | 1.922 | 1.983 |
| Thermischer Wirkungsgrad ** | % | 42,8 | 40,5 | 41,5 | 41,5 |
| Gesamtwirkungsgrad | % | 86,4 | 83,9 | 84,7 | 84,4 |
| Stromkennzahl *** | 1,02 | 1,07 | 1,04 | 1,03 | |
* Bei 5% O2 und trockenem Abgas
** gemäß ISO 3046-1
*** Die Berechnung der Stromkennzahl beruht auf dem Verhältnis von elektrischem Wirkungsgrad zu thermischem Wirkungsgrad. Bitte berücksichtigen Sie, dass es sich hierbei um einen theoretischen Wert handelt, der von tatsächlich gemessenen Werten abweichen kann.
Die Angaben in diesen Tabellen dienen nur zur Information und stellen keine verbindlichen Werte dar. Ausschlaggebend sind die Angaben im Angebot. Weitere Aggregate-Varianten mit anderen Generatoren sind lieferbar.
Bio, Deponie- und Klärgasanwendungen, NOx ≤ 250 mg/Nm3 *
| TCG 3020 V12 X = Optimiert für den Betrieb mit allen Biogasen | TCG 3020 V16 X = Optimiert für den Betrieb mit allen Biogasen | ||
|---|---|---|---|
| Ausführung | 50 Hz | 50 Hz | |
| Elektrische Leistung | kW | 1.380 | 1.840 |
| Elektrischer Wirkungsgrad ** | % | 42,6 | 42,6 |
| Thermischer Wirkungsgrad ** | % | 43,4 | 43,5 |
| Gesamtwirkungsgrad | % | 86,0 | 86,1 |
| Stromkennzahl *** | 0,98 | 0,98 | |
| TCG 3020 V20 X = Optimiert für den Betrieb mit allen Biogasen | TCG 3020 V20 XV = Optimiert für den Betrieb mit allen Biogasen bei geforderter Leistung | ||||
|---|---|---|---|---|---|
| Ausführung | 50 Hz | 60 Hz | 50 Hz | 60 Hz | |
| Elektrische Leistung | kW | 2.300 | 2.300 | 2.000 | 2.000 |
| Elektrischer Wirkungsgrad ** | % | 42,7 | 42,2 | 42,2 | 41,7 |
| Thermische Leistung | kW | 2.346 | 2.293 | 1.999 | 2.060 |
| Thermischer Wirkungsgrad ** | % | 43,5 | 42,0 | 42,2 | 43,0 |
| Gesamtwirkungsgrad | % | 86,2 | 84,2 | 84,4 | 84,7 |
| Stromkennzahl *** | 0,98 | 1,00 | 1,00 | 0,97 | |
* Bei 5% O2 und trockenem Abgas
** gemäß ISO 3046-1
*** Die Berechnung der Stromkennzahl beruht auf dem Verhältnis von elektrischem Wirkungsgrad zu thermischem Wirkungsgrad. Bitte berücksichtigen Sie, dass es sich hierbei um einen theoretischen Wert handelt, der von tatsächlich gemessenen Werten abweichen kann.
Die Angaben in diesen Tabellen dienen nur zur Information und stellen keine verbindlichen Werte dar. Ausschlaggebend sind die Angaben im Angebot. Weitere Aggregate-Varianten mit anderen Generatoren sind lieferbar.
Technische Daten und Service-Intervalle – TCG 3020
Abmessungen und Gewichte
| Ausführung | TCG 3020 V12 50Hz | TCG 3020 V16 50Hz | |
|---|---|---|---|
| Bohrung / Hub | mm | 170/195 | 170/195 |
| Hubraum | dm3 | 53,0 | 71,0 |
| Drehzahl | min-1 | 1500 | 1500 |
| Mittl. Kolbengeschwindigkeit | m/s | 9,8 | 9,8 |
| Länge | mm | 5080 | 6100 |
| Breite | mm | 1815 | 1815 |
| Höhe | mm | 2190 | 2190 |
| Leergewicht Aggregat | kg | 12900 | 17400 |
| TCG 3020 V20 | TCG 3020 V20 Z = Optimiert für den Betrieb mit Propangas | ||||
|---|---|---|---|---|---|
| Ausführung | 50 Hz | 60 Hz | 50 Hz | 60 Hz | |
| Bohrung / Hub | mm | 170/195 | 170/195 | 170/195 | 170/195 |
| Hubraum | dm3 | 89,0 | 89,0 | 89,0 | 89,0 |
| Drehzahl | min-1 | 1500 | 1500 | 1500 | 1500 |
| Mittl. Kolbengeschwindigkeit | m/s | 9,8 | 9,8 | 9,8 | 9,8 |
| Länge | mm | 6600 | 7738 | 6500 | 7738 |
| Breite | mm | 1815 | 1815 | 1815 | 1815 |
| Höhe | mm | 2190 | 2551 | 2190 | 2551 |
| Leergewicht Aggregat | kg | 21400 | 21200 | 17980 | 21200 |
Die Angaben in dieser Tabelle dienen nur zur Information und stellen keine verbindlichen Werte dar. Ausschlaggebend sind die Angaben im Angebot. Weitere Aggregate-Varianten mit anderen Generatoren sind lieferbar.
Service-Intervalle
| Erster Service * | Zylinderkopf- revision | Grund- überholung | |
|---|---|---|---|
| Gasqualität Hoch (Erdgas, Grubengas (feingereinigt), Propangas) | 4000 Bh | 40000 Bh ** | 80000 Bh |
| Gasqualität Mittel (Biogas (feingereinigt), Grubengas) | 4000 Bh | 32000 Bh ** | 64000 Bh |
| Gasqualität Niedrig (Biogas, Deponiegas, Klärgas) | 3000 Bh | 24000 Bh ** | 48000 Bh |
* „nach Inbetriebnahme (E10)“
** „spätestens nach“
Die Angaben in dieser Tabelle dienen nur zur Information und stellen keine verbindlichen Werte dar. Ausschlaggebend sind die Angaben im Angebot. Weitere Aggregate-Varianten mit anderen Generatoren sind lieferbar.
Broschüre – MWM Gasmotor TCG 3020
Hier finden Sie weiterführende Informationen über den Gasmotor TCG 3020.
Bei Klick auf diese Broschüre gelangen Sie auf die Digital Publishing-Plattform issuu.com. Auf dieser Website gelten die Datenschutzrichtlinien von issuu
Alle Sprachen auf issuu: DE | EN | NL | FR | ES | CN
Download PDF: DE | EN | NL | FR | ES | CN
Broschüre MWM 25H2-Kit für TCG 3020
Neuanlagen mit der Baureihe TCG 3020 können nun mit bis zu 25 Vol.-% Wasserstoffbeimischung zum Erdgas sowohl für 50 Hz als auch für 60 Hz betrieben werden. Für Bestandsanlagen im Feld werden Nachrüstlösungen angeboten.
Bei Klick auf diese Broschüre gelangen Sie auf die Digital Publishing-Plattform issuu.com. Auf dieser Website gelten die Datenschutzrichtlinien von issuu
Alle Sprachen auf issuu: DE | EN | CN | ES | FR | NL
Download PDF: DE | EN | CN | ES | FR | NL
TPEM - Digitale Kraftwerkssteuerung
MWM revolutioniert mit der umfassenden digitalen Kraftwerkssteuerung TPEM (Total Plant & Energy Management) den Steuerungsstandard für Energielösungen.
MWM Remote Asset Monitoring
Alles im Blick - alles im Griff: mehr Transparenz und Nutzen für KWK-Anlagen mit MWM Remote Asset Monitoring (RAM).
Gasmotoren & Produkte
Gasmotor TCG 3016
Vollständige Neuentwicklung — Stark reduzierte Betriebs- und Installationskosten und eine ganzheitlich digitalisierte Kraftwerkssteuerung.
Gasmotor TCG 2032
Hohe Verfügbarkeit, geringe Installationskosten. Alle Gasarten: Erdgas, Biogas, Deponiegas, Klärgas, Grubengas, Kokereigas. Vorrangig in großen IPP Projekten bis 100 MWel.
Container Blockheizkraftwerk
MWM Container, das mobile Blockheizkraftwerk von MWM. Schlüsselfertige Komplettsysteme für anspruchsvolle Anwendungsfälle. Qualität „Made in Germany“. Optimiert für einen zuverlässigen reibungslosen Betrieb und schnelle Servicearbeiten.
